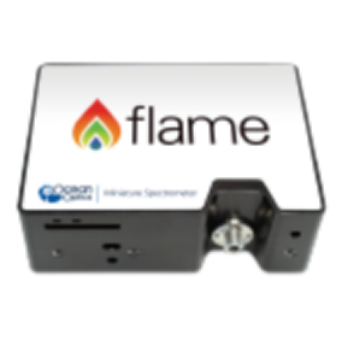

Ocean Optics海洋光學flame-微型光纖光譜儀
海洋光學自1992年發明世界上第一臺微型光譜儀以來，已將光譜應用推向了前所未有的領域，并成為多個行業內最受歡迎的品牌。2015年，基于倍受認可的USB系列，海洋光學推出了flame系列光譜儀。flame繼承了USB系列小巧堅固的外殼，并大幅改進了內部設計，集成了自動化的生產工藝。在USB系列的基礎上，flame提升了熱穩定性和臺間一致性，并在多方面改善了用戶使用體驗，領先于同級產品。
產品特點
● 波長范圍：200-1025 nm
● 光學分辨率：FWHM(配置依賴) ~0.1-10.0nm
● 信噪比: (全信號)Flame-S: 250:1 & Flame-T: 300:1
● 動態范圍：1300:1(單次采集)、8.5×10^7(系統)
● 積分時間：Flame-S : 1ms - 65s & Flame-T : 3.8ms - 10s
● 16位A/D轉換，4種觸發模式
應用
● 農業測量和監測 ● 激光表征 ● 空氣和水質分析 ● 光伏分析
● 生物醫學 ● 等離子監測 ● LED測量、光測量
主要優勢
主要特點 | 適用環境與優勢 | 應用環境舉例 |
LED 指示燈 | 可以直觀地看到光譜儀的工作狀態，方便實驗搭建和系統診斷。 | 外形小巧，與目前最受歡迎的USB 系列尺寸一致。同時有MicroUSB、RS-232、I2C 和SPI 接口是做系統集成時的理想模塊。 |
熱穩定性 | 在溫度差異大的環境下，數據更穩定，重復性更好。 | LED 分光、工業過程監測、室外測量。 |
提高一致性 | 自動化的生產工藝使得多臺儀器間的數據一致性更高， | 教學和實驗室使用， |
配置自由 | 根據具體應用，配置最合適的光譜儀。可調整的參數 | 激光檢測，弱熒光檢測，反射測量，輻照度測量，特定波段吸 |
小巧靈活 | 快速啟用，便于攜帶，可以將儀器帶到樣品做原位測量。 | 戶外遙感測量，如：空氣、水質的監測和太陽輻射測量。 |
便于系統集成 | 外形小巧，與目前最受歡迎的USB 系列尺寸一致。同時有 MicroUSB、RS-232、I2C 和SPI 接口是做系統集成時的理想模塊。 | 實驗室研究人員、開發者、OEM 廠商、實驗室軟件研發或其他平臺的設計人員。 |
參數列表
光譜儀參數 | FLAME-S | FLAME-T |
光學分辨率 | 可根據配置調整 | |
信噪比 | 250:1 (滿信號) | 300:1 (滿信號) |
暗噪聲 | 50 RMS counts | |
動態范圍 | 1300:1（單次采集數據）, 8.5 x 10^7（系統） | |
積分時間 | 1 ms – 65 s | 3.8 ms – 10 s |
雜散光 | <0.05% at 600 nm; <0.10% at 435 nm | |
線性校準相關系數 | >99% | |
電學參數 | ||
A/D轉換 | 16 bit | |
功耗 | 250 mA @ 5 VDC | |
輸入/輸出 | 8位可編程GPIO | |
觸發模式 | 4 種模式 | |
閃控功能 | 有 | |
門延遲特性 | 有 | |
通訊/連接 | USB, 高密度 40 針 JAE DD4 連接 | |
探測器 | ||
檢測器 | 索尼ILX511B線陣硅基檢測器 | 東芝TCD1304AP線陣硅基檢測器 |
檢測器范圍 | 190-1100 nm | 190-1100 nm |
像素點 | 2048 | 3648 |
物理參數 | ||
尺寸 | 88.9 mm x 63.5 mm x 31.9 mm | |
重量 | 265 g | |
