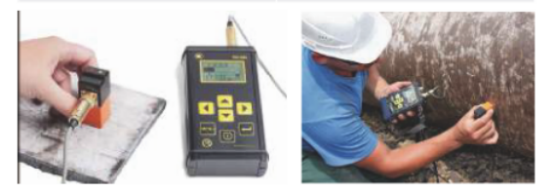

VID-345
磁渦流探傷儀
磁性的渦流探傷VID-345是用于檢測和絕緣涂層和/或腐蝕層下鐵磁結構應力腐蝕裂縫以及裂縫的深度的測量。該裝置還可以監視管制物品絕緣涂層的厚度。
|
|
探傷儀操作基于磁性和渦電流的方法,使用戶可以檢測表面粗糙和腐蝕的物品,并通過一層不同厚度的絕緣涂層進行測量,無需額外重新調整。
|
對象控制
石油·天然氣管道/容器·壓力容器/電源產業項目·結構和機械零部件
操作模式
搜索應力腐蝕斷裂使用時絕緣涂層的厚度超過4毫米。
搜索應力腐蝕斷裂，并同時檢測它們的深度和監測所述絕緣涂層的厚度如果絕緣厚度使用涂層為0至4毫米。
開發優勢
同時檢測和深度測量應力腐蝕斷裂，絕緣涂層腐蝕層的厚度。
絕緣厚度的連續監測涂層使用戶能夠檢測腐蝕裂隙。
讀數實時調整。
可調閾值單位為最小檢測斷裂深度和絕緣涂層的厚度。
直觀的界面。
建設條件
能夠使用其他多變的傳感器。
用于惡劣野外條件的電子裝置的金屬外殼。
傳感器的接觸表面是由耐磨的耐鋯陶瓷制成。
缺陷檢測信號:照明，通過揚聲器或耳機發出音頻信號。
主要技術參數 | ||
最小斷裂開口 | 0.05毫米 | |
最小可檢測的裂縫長度 | 5毫米 | |
可檢測的斷裂深度范圍 | 0.3-5毫米 | |
斷裂深度測量誤差 | 0.2毫米+0.1H | |
絕緣涂層厚度的測量范圍 | 0-10毫米 | |
地緣涂層厚度測量誤差10%最大地緣涂層厚度允許骨折深度測量 | 4毫米 | |
最大絕緣涂層厚度允許裂縫檢測 | 10毫米 | |
操作溫度范圍 | .15"... + 40"C | |
探傷儀傳感器150×80×35毫米尺寸的電子單元的尺寸 | 25×25×60毫米 | |
電源 | 鎳氫蓄電池( AA1.5B ALK也可使用) | |
設備運行時間 | 10個小時 | |
蓄電池放電控制 | 是 | |
探傷裝置的電子單元的重量 | 0.5公斤 | |
保修期 | 12個月 | |
