NovaScope 6000 高精度超聲測厚儀
| |
介紹 40多年來，NovaScope系列儀器已經進行高精度厚度測量的首選。2015引入市場，最新一代NovaScope6000結合了傳統的功能，操作起來更熟悉。此外，增加了新的先進的功能，以精細微調和客戶自定義測量設置。該儀器裝載了一系列參數和調整選項，使任何制造商的常規UT探測器都處于最佳狀態。從操作的角度來看，設計成了電池驅動的，而且比以前更輕了。 | 主要特征 0.5MHz-30MHz的換能器頻率15Ω- ·350Ω可調阻尼（1Ω增量） ·高達5000赫茲的可調PRF ·0.0001“1分辨率”測量范圍 ·便攜式和電池可操作 ·高分辨率、高對比度色域顯示 ·2GB內置和2GB外部/可移動存儲 ·二層菜單結構——簡單快捷的參數訪問 ·控制鎖功能禁用無意更改的控件 應用 ·高分辨率渦輪葉片檢測 ·熔蠟鑄件的厚度測量 ·多層復合材料的粘接檢測 ·金屬、塑料、復合材料、玻璃、 ·橡膠腐蝕、腐蝕、化學研磨檢查 |
| |
NovaScope 6000
高精度超聲測厚儀
技術規格
常規 | 包裝
外形尺寸
電源 工作溫度 儲存溫度 連接器類型 | NovaScope 6000主機，鋰離子電池，交流充電器（110-240V），用戶手冊，COC 6.5inX11.5inX13in，16磅|165mmX292mmX330mm，7.3kg *機身傾斜手柄增加了寬至13.5"（343mm） 鋰離子電池（4小時）或交流電源（110 / 220V） 32F-122F（0℃至50℃） -4F-140F（-20℃至60℃） 雙BNC連接 |
顯示 | 屏幕范圍 | 5.7"高對比度TFT |縱向定向|亮度可調和持久性 |

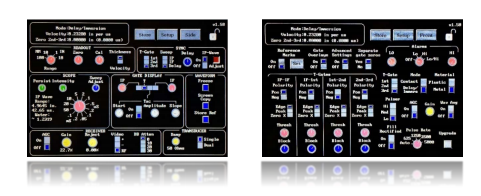

控制屏 | 5.7"TFT包括觸摸屏控制|橫向定向 | |
單位 | 英寸/毫米 | |
傳感器 | 類型 頻率 | 單，雙元|接觸方式，延遲，水浸，穿透式探頭 0.5兆赫-30兆赫 |
性能 | 厚度 分辨度 | 0.005”-99.999” 0.0001”-1”范圍|+/-0.001mm-10mm范圍 0.001"-10"范圍|+/-0.01mm-100mm范圍 |
速度 | 0.0010in/us-1.0000in/us | |
模式
脈沖發生器 | 顯示 閘門類型 脈沖器電壓 PRF | 雙A追蹤線，A線追蹤可選擇閘門追蹤-IP，IF，T或TAC 階梯閘門+條塊屏蔽/測量 125V（低），170V（中），250V（高） 625Hz，1200Hz，2500Hz，5000Hz |
接收器 | 接收器增益（無AGC） | 72db（AGC-自動增益控制） |
接收器增益（AGC） 阻尼 衰減器 帶寬 顯示模式 | 40db動態范圍，72db（AGC - 自動增益控制）
15Ω-350Ω（1Ω增量）
0db，10db，20db，30db（可選擇） 30MHz-3dB RF，+HW，-HW，FW | |
掃描寬度 | 可切換至50 ns，持續可變到33 ns | |
拒絕 | 可變閾值到80％ | |
閘門 | T閘門 | 可調同步1-80us，可選擇上正或負的半周期 |
IP-閘門 | 0.25us-25US，1.0us-90us對延遲和水浸 | |
IF-閘門 | 0.1us-8.0us | |
TAC閘門 | 開始控制0.2us-6us，幅度控制0db-17db，斜率控制為1us-50us | |
多閘門 | IP-1st,1st-2nd,2nd-3rd|IP屏蔽 IF ,IF-1st屏蔽1st–2nd | |
啟動/停止觸發 | NEG-NEG，NEG-POS，POS-NEG，Pos-Pos半周期 | |
警報 | 模式 | 低，高，低和高 |
輸出 | 警報，IP同步，模擬出厚度，高速二進制（與前幾代Novascope兼容），VGA（控制觸摸屏），微型HDMI（范圍顯示），USB，RS232 | |
存儲 選項 | 內部 外部 外部開關 | 2GB 2GB的SD卡（包括） 腳踏開關，手動開關 |
