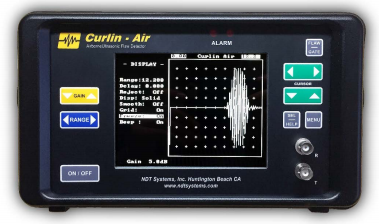

Curlin Air
空氣耦合復材超聲波探傷檢測
碳纖維與皮膚蜂窩芯 |
玻璃纖維與皮膚木芯 |
多核三明治 | |
金屬外觀與泡沫芯 |
塑料-泡沫焊縫 |
泡沫 | |

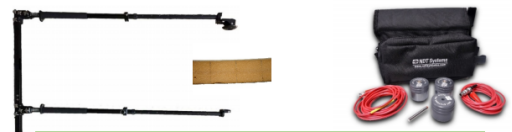

介紹 Curlin-Air是非接觸式的空氣耦合式超聲波探傷儀。允許非常低頻50khz探頭穿透，檢查高度衰減的材料，檢測那些不能用傳統的超聲設備來檢查的材料。此外，該設備對材料表面基本上不作要求，可以穿透高達6英寸（150mm）的泡沫、蜂窩狀、木材或其他材料，具有較高的空氣/體積比，并且可以檢測潛在的異常。 | 工作原理 一種發送和接收探頭通過機械軛這保持兩個探針都對齊并且在從另一個在所有時間恒定的距離的手段定位在被測材料的相對側。這確保了任何信號波動由下測試的材料的聲衰減的變化，這又指示材料的異常引起的。該儀器實時顯示表示瞬間是聲音路徑由在材料中的缺陷中斷。可用缺陷門和報警器可以編程并存儲為每個應用程序。一個發射和一個接收探頭，通過一個機械軛定位在被放置在相對應的兩邊，機械軛保持兩個探頭在任何時候都對齊并與另一個探探保持恒定距離。這確保了任何信號波動是由被測試材料的聲學衰減的變化引起的，這反過來表明材料異常。儀器現場操作即刻顯示聲音路徑被材料中的缺陷打斷。可應用程序編程和存儲可用的缺陷閘門和警報。 | ||
Curlin Air
空氣耦合復材超聲波探傷檢測
應用 | |||
可檢測材料 | 行業 | 應用 | 缺陷的性質 |
碳纖維與蜂窩 夾芯板 | 航天 | 控制面，反推力裝置，貨艙門 | 外殼-核心脫膠，核心破損 |
金屬外殼泡沫芯 三明治 | 建筑 | 建筑安全：建設 防火門和墻壁 | 在泡沫芯空洞
|
石膏板 | 建筑 | 石膏板 | 為檢驗材料完整性 |
多核芯三明治 | 船舶 | 提高耐沖擊性和安全 | 檢查外殼-核心和核心-核心脫膠 |
碳-碳粘結 | 太空 | 隔熱板 | 分層，脫膠 |
玻璃纖維外殼泡沫芯 | 休閑娛樂 | 沖浪板 | 檢查是否有裂縫，空洞， 粉碎核心 |
技術規格 | ||
常規 | 包裝 顯示 外形尺寸 電源 工作溫度 儲存溫度 連接器類型 | Culin Air主機，鎳氫電池，AC充電器（110-240V），用戶手冊，COC，外箱 VGA可讀|60hz|640×480像素|4.55inX3.4in（116mmX86mm） 10.20inX5.75inX4.50in，6.3lbs|259mmX146mmX114mm，2.9kg 現場可更換的可再充電的鎳氫電池（8小時）或交流電源 32F-122F（0℃-50℃） -4F-140F（-20℃-60℃）雙BNC連接 |
單位 | 英寸/毫米 | |
傳感器 | 發射 | AT1-標準發射器|1.5英寸（38毫米）DIA |
接收
頻率 | AT-1標準接收器|1.5英寸（38毫米）DIA AT-2特殊接收器|0.25英寸（6.4毫米）DIA 50khz | |
顯示模式 | RF，-HW，+HW，FW | |
性能 | 厚度范圍 速度范圍 | 1in-120in（0.025米-3米）在空氣中 0.005in/μs的-0.750in/μs的（0.13-19.05mm/μs） |
延時范圍 脈沖長度 閘門 增益 | 0in-199in在空氣（0m-5.05m）1-25周期可調 完全可調振幅或距離 0-115db | |
PRF | 6-125hz | |
存儲 | 帶寬 報警 用戶設置 | 窄或寬 可視和可審計的報警模式最多 50個用戶設置或屏幕截圖 |
