介紹

Bomdascope3100是一種先進的超聲波膠接測試儀，它使用3種不同的操作模式來覆蓋多種應用。

與傳統的UT相比，較低的頻率20kHZ-400kHZ能夠穿透衰減材料，穿過多個粘結層甚至夾層芯來檢測深處的缺陷。各種顯示模式對于不同的應用進行了優化，選擇閘門和警報以容易地識別缺陷。

一發一收和共振模式適合于層壓材料、粘結和夾層結構。一發一收免耦合劑，易于使用和識別較大的缺陷。共振模式要求用耦合劑，但可以識別更小的缺陷，甚至確定哪一層的缺陷發生在多層結合結構。MIA模式免耦合劑，最適合硬皮到核心結構。

主要特征

·操作模式：共振，一發一收，機械阻抗（MIA）

·顯示模式：RF，阻抗平面，飛點，掃描信號 ，時間編碼曲線

·脈沖發生器模式：猝發音，高能量脈沖模式下，自動掃頻

·自動探頭識別和探頭庫的建立

·可編程視覺和聲音警報

·可編程用戶設置

應用

·蜂窩或泡沫芯的復合材料的完整性

·金屬 - 金屬結構和配件粘接

·多層玻璃纖維或碳纖維復合材料

·造成缺陷的原因可能是制造過程或服務/修復缺陷、材料應力和疲勞、材料溫度/壓力/濕度暴露、沖擊損傷等。

·可檢測的缺陷的性質是分層、剝離、壓碎的核、皮對芯缺陷、遠側缺陷、沖擊損傷、液體侵入。

·如果與BooHub＊一起使用，3D或C掃描成像可以清楚顯示上述各種材料的缺陷。

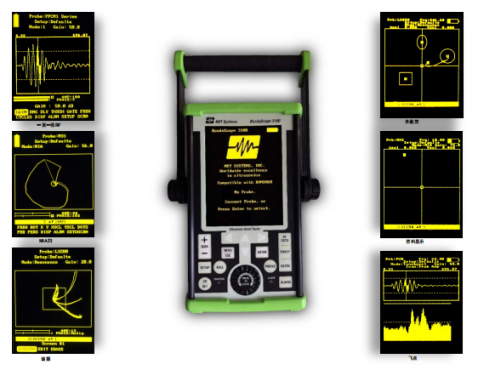

BondaScope 3100

多種模式符合材料膠接檢測儀

檢查方法

當探頭連接到Bondascope 3100，自動識別優化的探頭類型的設置。有6種可用的檢查方法。

一發一收|RF：將一部分短聲能量發送到該部分并測量接收信號的幅度和相位變化。脫膠降低了材料的完整性，從而降低了在探頭的接收器尖端導致更高振幅的部分的聲音衰減。

一發一收| 脈沖：發送一個寬帶聲能量尖峰脈沖到部分和測量接收信號的振幅。

一發一收| 掃頻：將預定義的掃頻范圍的聲能量發送到該部分。該系統測量并顯示接收信號的幅度和相位變化。

MIA|固定頻率：探頭尖端在固定頻率下驅動。接收器，機械耦合到尖端，測量探頭負載橫跨顯示振幅和相位變化的部分的變化。探頭負載與粘合的硬度有關。

MIA|掃描頻率：用掃描頻率驅動的探頭尖端。接收器，機械耦合到尖端，測量探頭負載橫跨顯示振幅和相位變化的部分的變化。

諧振：探針的共振頻率驅動阻尼與部分接觸而引起的分析。缺陷是由改變的部分的聲阻抗的變化引起探針共振信號的相位和振幅的確定。

結果可以顯示在不同的方式包括現場射頻包絡或阻抗平面顯示。阻抗平面顯示（飛點或掃）是一種極坐標系統中顯示測試區域的相位差和幅度相比一個零位的良好粘結。相位和幅度的時間編碼的輪廓也可用于快速掃描。
