Avenger
多功能超聲波探傷儀
介紹 Avenger是小型手持UT儀器同時提供多功能的探傷以及一系列厚度測量功能。 基本的軟件可以利用線性獨立閘門進行探傷檢測，先進的軟件版本有TCG功能，能夠通過設置DAC曲線，進行最先進的常規探傷。特別功能AWS計算按照該D1.1 / 1.5 AWS代碼會在AWS軟件升級提供，以促進一個方便，快捷的方式，例如行業標準的檢查。
| 應用 ·常規超聲探傷檢測 ·金屬，塑膠，復合材料，玻璃，橡膠 ·管道，管槽，壓力容器 ·精密鑄件 ·化學銑削 ·渦輪葉片 ·鍋爐玻璃
|
Avenger
多功能超聲波探傷儀

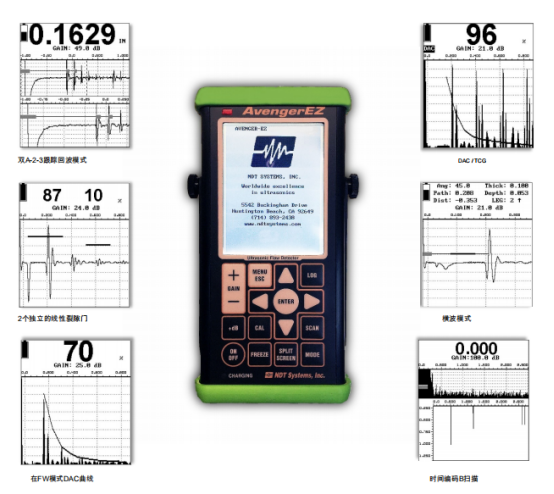

標準配置 ·單/雙晶探頭使用 ·接觸，延遲/水浸，穿透式，剪切式 ·高速液晶顯示器 ·分屏：雙A掃顯示 ·回波峰值保持： 固定或定時 “waterfall” 重設 ·默認和用戶可編程設置 ·堅固的鋁外殼和橡膠套保護 ·Windows數據傳輸（可選） | 高級功能配置 軟件選項時間編碼B掃DAC/TGC曲線AWS計算標準× DAC×× DAC+AWS ××·時間編碼B掃： 同時查看A掃和B掃。 ·DAC- Distance Amplitude Correction距離振幅校正-采用20點DAC曲線來補償材料衰減和聲速損耗，并在DAC曲線所覆蓋的范圍內保持真正的定量信號振幅。 ·AWS- Calculations計算-包括標準化計算，以滿足符合要求AWS檢查和測量 。 |
| Avenger AWS包含： ·Avenger-L00，包括DAC+AWS 軟件升級 ·AWS0266 橫波傳感器，TBS103試塊 ·AWW045，AWW060，AWW070楔塊 ·CHRF028-TM 接觸式探頭，BBG01 線纜
|
技術參數
常規
| 包裝 顯示 尺寸 電源 工作溫度 儲存溫度 連接器類型 | Avenger主機, 可充電‘AA’ 電池, 適配器, 用戶手冊,證書, 設備箱子 240 x 320像素| 2.3in x 3.1in (58mm x 79mm) |自動/打開/關閉背3.25in X 1.4in X 7in，1.75?82mmX35.5mmX178mm，0.8kg 6個替換“AA”電池（8小時）或使用交流電源 32F - 122°F（0℃-50℃） - 4 F - 140°F（-20℃-60℃） 雙Lemo00或雙BNC或雙Lemo01線纜 |
傳感器 | 類型 頻率 | 單，雙晶|接觸式，延遲，水浸，剪切，穿透式 探頭0.5兆赫 - 15兆赫 |
性能
| 測量范圍 分辨率 速度 | 0 - 340in（0mm - 8636mm） 0.001（0.0254mm） 0.0490in/us - 0.9999in /us |
蓋茨 | 厚度閘門 線性探傷閘門 報警類型 DAC探傷閘門 | IP-1st，1st-2nd，2nd-3rd | IP屏蔽，IF屏蔽，IF-1st屏蔽，1st-2nd屏蔽 | 積極和消極 2個線性閘門| FSH的％為每個兩個柵極的表示 聲音和視覺| 厚度高，低，高和低| 幅度高，低 可選：DAC曲線（20點） |
模式
| 橫波模式 TCG模式 AWS-代碼模式 | 平面/板|厚度和一個線性閘門可用 可選：TCG（時間校正增益）在所有模式中均可| 自動或手動設置 可選：AWS D1.1 / 1.5計算（A，B，C，d的值自動計算） |
脈沖發生器 | 脈沖電壓|PRF | 250V|300Hz |
接收器 | 增益 | 0 - 100db（0.1增量） |
阻尼|調節 顯示模式 | 25Ω - 375Ω（8個級阻尼）| 過濾器開/關 RF，+ HW，-HW，F(xiàn)W | |
存儲 內部 | 連接 PC軟件 | 2MB數據記錄器 - 250 A-掃描可存儲，多達20個用戶設置可存儲 基于Windows的USB數據傳輸軟件：上傳和下載的設置和數據（可選） |
